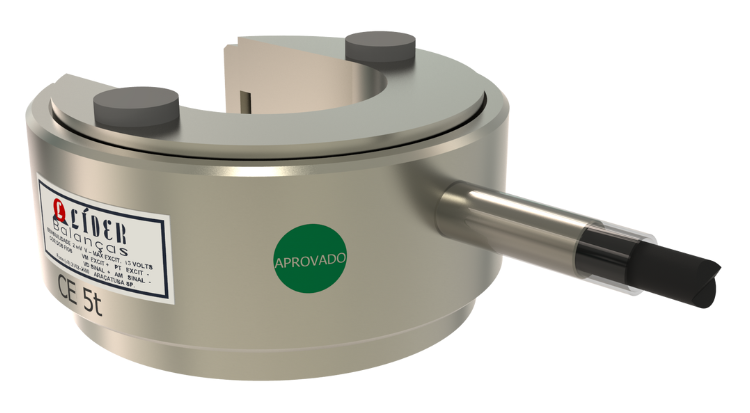

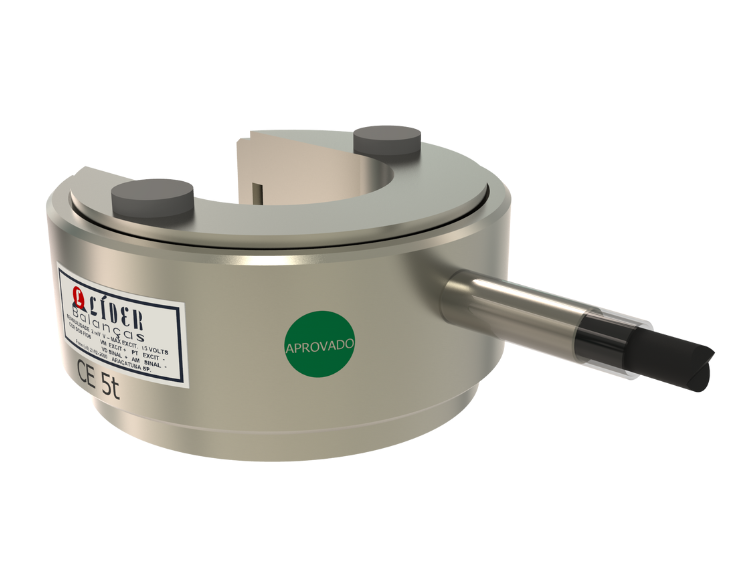

Célula de Carga CE capacidade 5t
Célula de Carga CE capacidade 5T especialmente projetadas para medição de cabos de aço em estais para avaliação e equalização das força para sustentação das torres de transmissão de energia elétrica.Tem como finalidade atender também diversos tipos de projetos, bem como máquinas de testes e ensaios de materiais, prensas de pequenos e grandes portes, tendo como vantagem uma fácil instalação e manuseio.
Descrição
O sensor de carga modelo CE de baixo perfil possui múltiplos usos em aplicações em testes de ensaio, máquinas de teste de materiais e tarefas que exigem precisão absoluta.Forças de tração e compressão podem ser medidas com mínimo desvio de linearidade, histerese e repetibilidade.
Produzida em aço inoxidável com grau de proteção IP68 e compensação elétrica dos momentos Fletores:
Momentos Fletores como por exemplo, resultante da aplicação de esforços laterais, não impactam nos resultados da medição.
O sensor TCR se adapta as tarefas de medição com a máxima precisão e total confiabilidade.
Ver (Dinamômetro DP40)
Aplicação
- Máquinas de Testes e Ensaios de Materiais;- Prensas de Pequenos e Grandes Portes;
- Silos e Tanques de Armazenamento;
- Tração e Compressão de Máquinas;
- Esteiras Transportadoras.

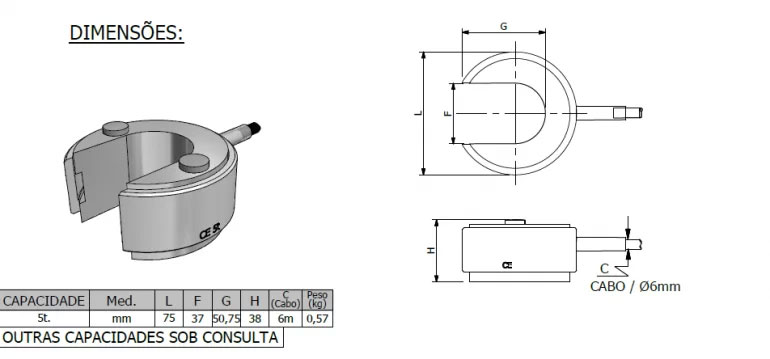

Dimensões
Tabela de capacidades e dimensões do produto:
| CÉLULA DE CARGA MODELO – CE |
|
| Capacidade Nominal |
5 tonelada |
| Sensibilidade da Célula de Carga em mV/V |
2mV / V +/- 0,1% |
| Erro Máximo |
0,01% |
| Histerese |
0,05% |
| Não Linearidade |
0,04% |
| Temperatura de Trabalho |
-10º à +60ºC |
| Excitação VDC ou VCA |
Máxima: 15V |
| Impedância de entrada em ohms |
800 +/- 15 |
| Impedância de Saída em ohms |
750 +/- 3 |
| Número de Divisões |
3.000 |
| Resistência de Isolação |
5.000 Mega ohms |
| Sobrecarga sem danos, capacidade nominal |
150% |
| Sobrecarga de Ruptura |
300% |
| Sistema de Trabalho |
Compressão |
| Material |
Aço Liga |
| Tratamento Superficial |
Níquel Químico |
| Grau de Proteção |
IP67 |
